制作原理图封装及PCB封装，特别是PCB封装，首次要按照厂家推荐的来做，后期实际使用时有变更要及时更新封装。

设计时要先绘制原理图，元件的Comment可以使用厂家的料号，方便导出BOM，同时做好网络标号，再由原理图更新生成PCB。

对于电源网络，要注意通过的电流大小与线宽的关系， 注意差分线走线要包地，等长，等间距，保证阻抗，走线最好1对1的走，注意地线不要因为同样的网络标识就在BTB座子出直接连接。

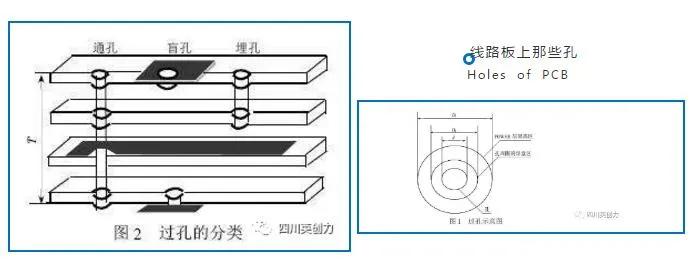

FPC排线过孔的尺寸孔径/焊盘0.2/0.4MM，尽量不要再小了，否则价格会上升，最小线径0.1mm，最小间距0.1mm，最小线宽0.12mm。注意FPC排线的内层厚度为0.1mm，可以以此作为阻抗的计算数据。对于走大电流的线，铜厚度使用1.5盎司或者2盎司，同时注意大电流的过孔的数量是否够。

FPC排线的正常交期3-4天，加急可以1天，试样的数量可以是20pcs。试样时注意FPC排线的厚度，与座子接触的厚度，另外加强片的材质有PI及钢片及玻纤等。

FPC排线上丝印的文件名称，版本号、日期等要清晰，正反面最好都有，连接器的位置号，第一脚指示等都要有丝印。
