FPC柔性线路板的基本结构【智天诺FPC】为您解析

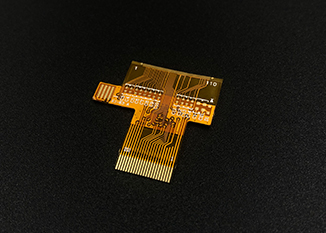

FPC柔性线路板的基本结构是由7种材质结合而成的。其中核心材质有三种，分别为：FPC铜箔基板、FPC铜箔、FPC基板胶片、FPC覆盖膜保护胶片。FPC铜箔基板+FPC铜箔+FPC基板胶片是一套买来的原材料，FPC覆盖膜保护胶片是另一种买来的原材料。其他材料为可选性辅助材料，根据产品的实际性能来选择的辅助材料。

以下为您解析FPC柔性线路板基材的种类：

1、FPC铜箔基板：Copper Film。材料为聚酰亚胺(POLYMIDE)，是一种耐高温，高强度的高分子材料。它是由杜邦发明的高分子材料，杜邦出产的聚酰亚胺名字叫KAPTON。另外还可买到一些日本生产的聚酰亚胺，价钱比杜邦便宜。

它可以承受400摄氏度的温度10秒钟，抗拉强度为15，000-30，000PSI。

25μm厚的基材价格便宜，应用也普遍。如果需要电路板硬一点，应选用50μm的基材。反之，如果需要电路板柔软一点，则选用13μm的基材。

2、FPC铜箔：分为压延铜和电解铜两种。压延铜强度高，耐弯折，但价格较贵。电解铜价格便宜得多，但强度差，易折断，一般用在很少弯折的场合。铜箔厚度的选择要依据引线小宽度和小间距而定。铜箔越薄，可达到的小宽度和间距越小。选用压延铜时，要注意铜箔的压延方向。铜箔的压延方向要和电路板的主要弯曲方向一致。

3、FPC基板胶片：分为环氧树脂和聚乙烯两种，都为热固胶。聚乙烯的强度比较低，如果希望电路板比较柔软，则选择聚乙烯。

基材和其上的透明胶越厚，电路板越硬。如果电路板有弯折比较大的区域，则应尽量选用比较薄的基材和透明胶来减少铜箔表面的应力，这样铜箔出现微裂纹的机会比较小。当然，对于这样的区域，应该尽可能选用单层板。

4、FPC覆盖膜保护胶片：Cover Film，表面绝缘用，同样，25μm的保护膜会使电路板比较硬，但价格比较便宜。对于弯折比较大的电路板，好选用13μm的保护膜。透明胶同样分为环氧树脂和聚乙烯两种，使用环氧树脂的电路板比较硬。当热压完成后，保护膜的边缘会挤出一些透明胶，若焊盘尺寸大于保护膜开孔尺寸时，此挤出胶会减小焊盘尺寸并造成其边缘不规则。此时，应尽量选用13μm厚度的透明胶。

5、FPC离型纸：避免接着剂在压着前沾附异物，便于作业。

6、FPC补强板：PI Stiffener Film，补强的机械强度，方便表面实装作业，常见的厚度有3mil到9mil。

7、FPC EMI：电磁屏蔽膜，保护FPC柔性线路板内线路不受外界(强电磁区或易受干扰区)干扰。
